tx-7ca 튜너 수리

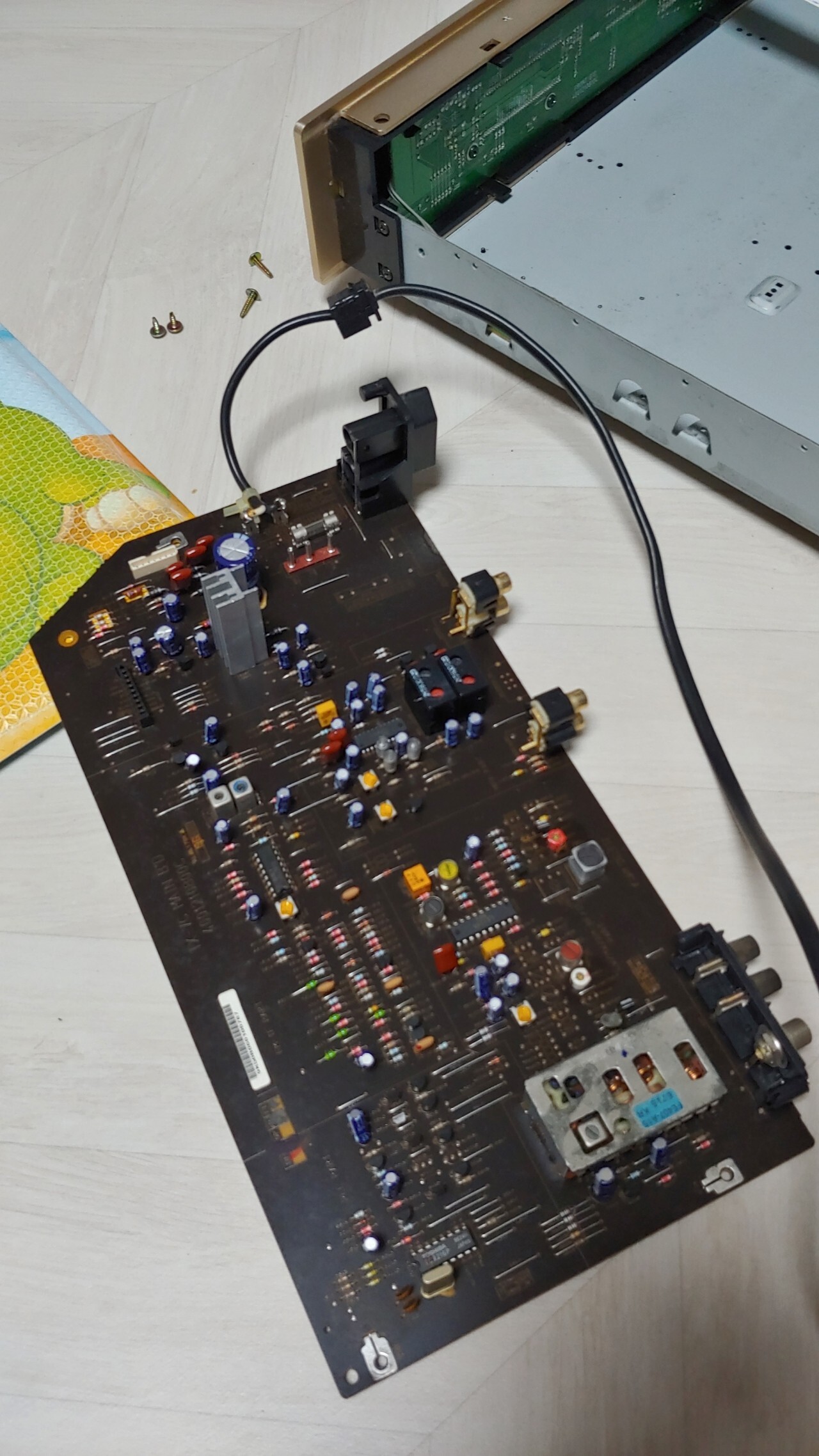

초보는 기판 분리도 만만치 않습니다 ^^ 끙끙대면서 분리 ~

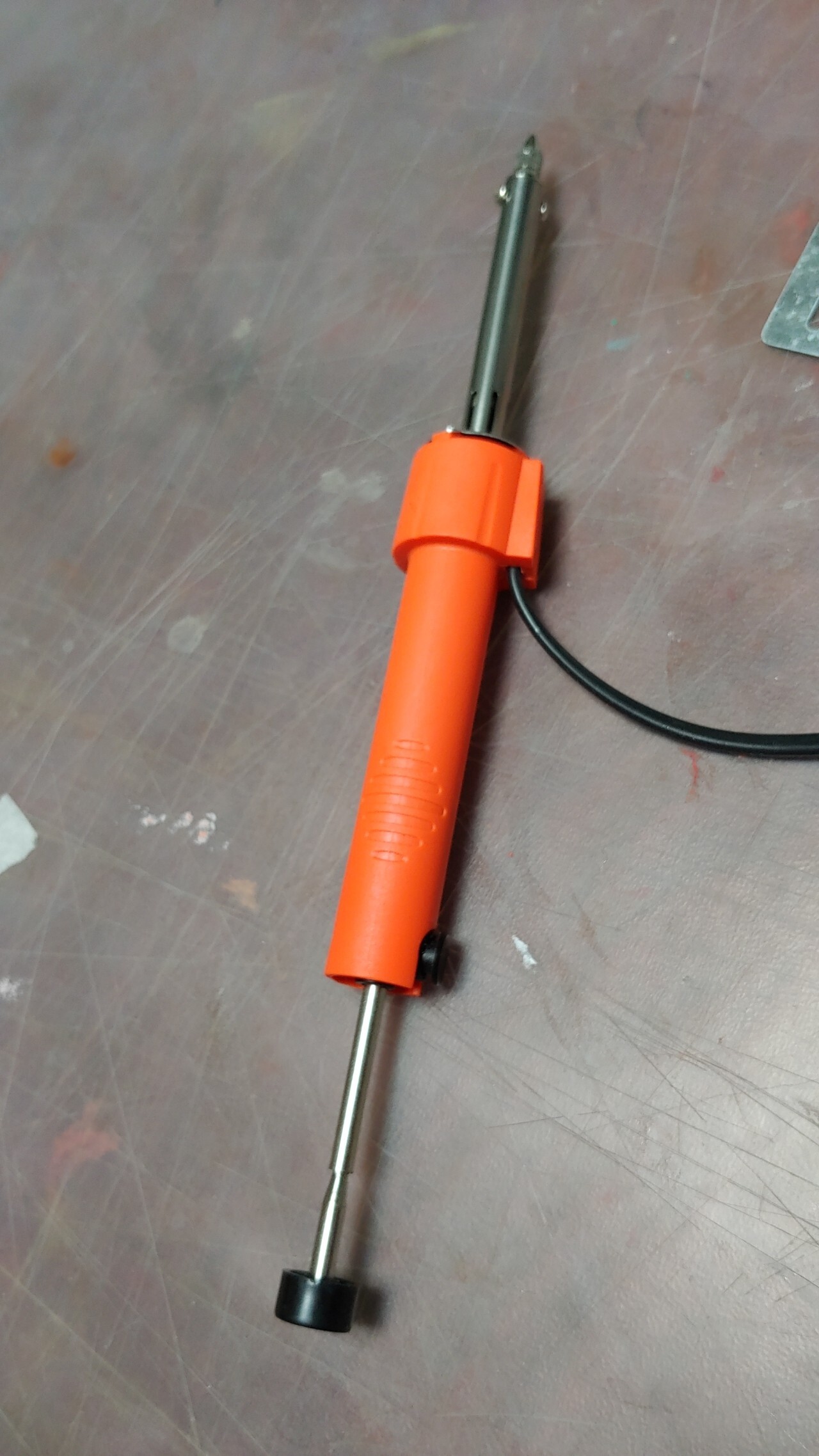

이번에 준비한 알리표 납흡입기.
매번 납흡입이 오래걸려 준비한 비장의 무기입니다 ㅎ 슉슉 잘 빨아들이거라
사용후기는! 오.. 괜찮습니다. 처음에 연기가 너무많이 나서 건강에 아주 해롭겠다 생각는데 잠시후부턴 안나네요.
3초쯤 대고 있다 흡입하니 잘 됩니다. 만족스럽습니다^^ 깨끗하게 잘 제거됨

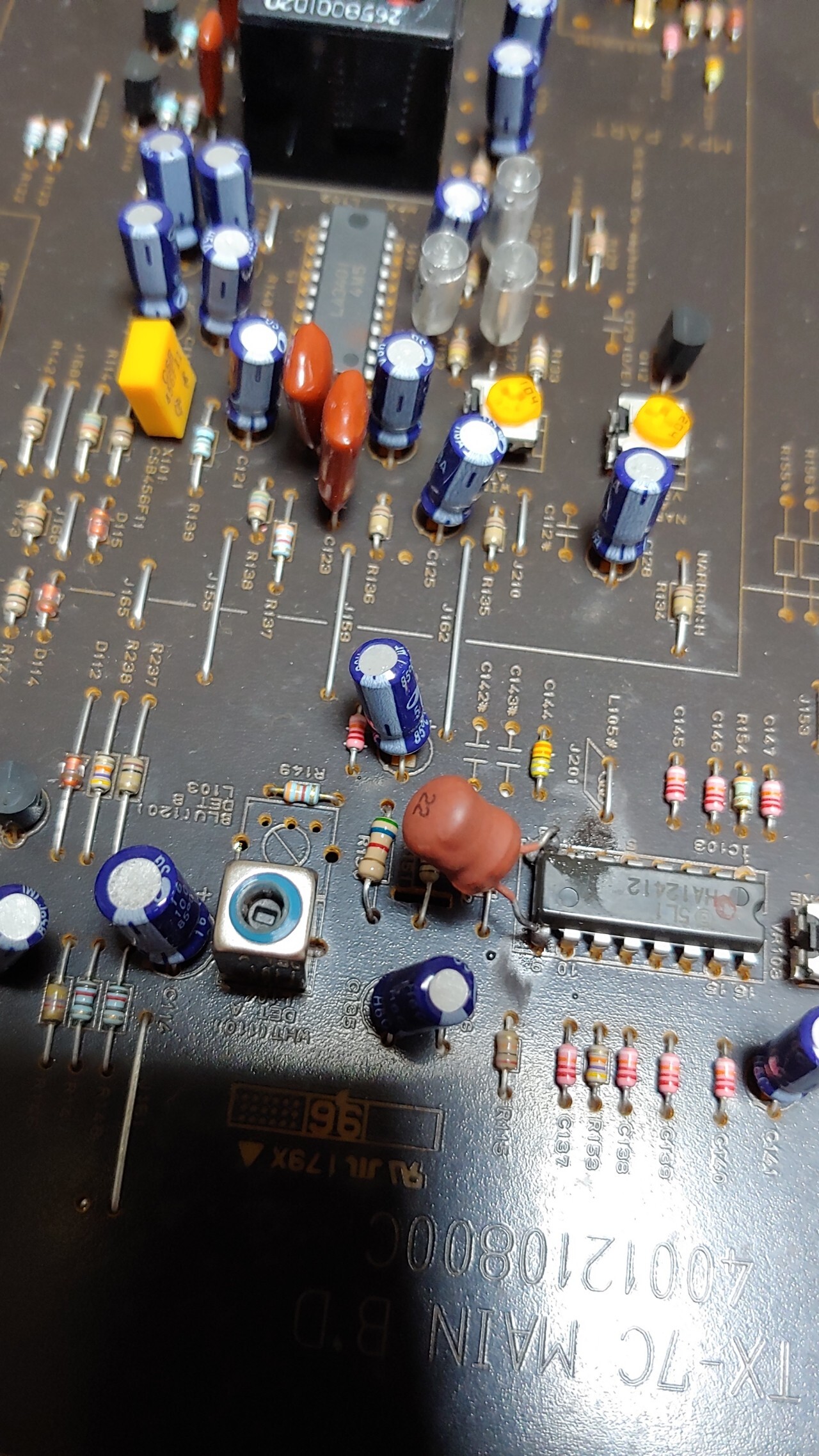

검파코일 교체, 위상코일 전 장착. 5.6k 저항교체. 까진 생각보다 빨리해서
어깨도 조금 우쭐했었는데 ㅡㅡ
안됩니다 ㅡㅜ 검파코일이 정상작동을 안해서

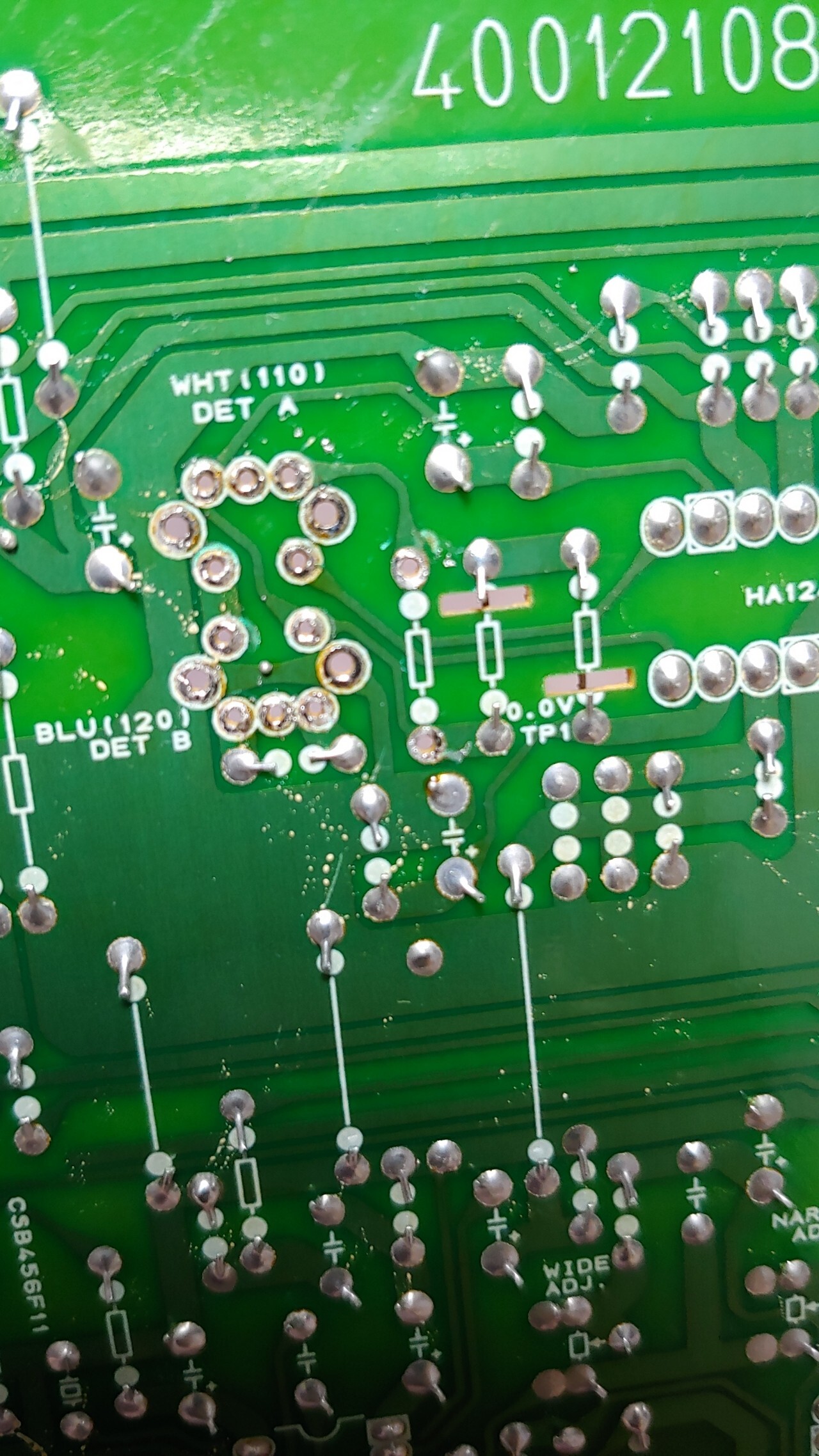

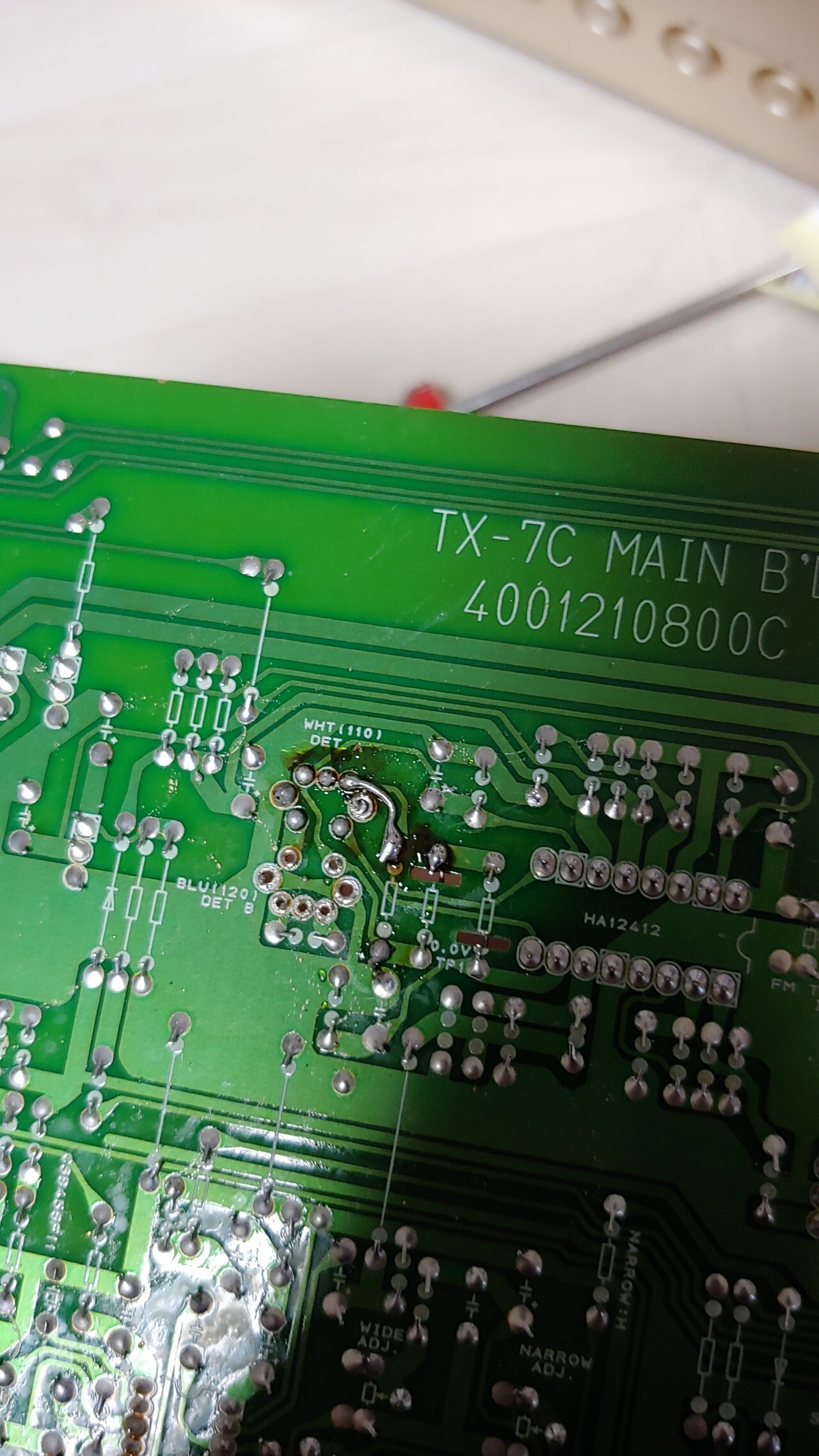

다시 납땜을 하다가.. 저항쪽 동박이 훌러덩 벗겨져서 또 잠시 당황했다가.. 이전에 고수님께서 알려주신대로
저항다리 잘라서 이어진패턴에 연결. 맞나 싶었으나 맞았음. ㅎㅎ

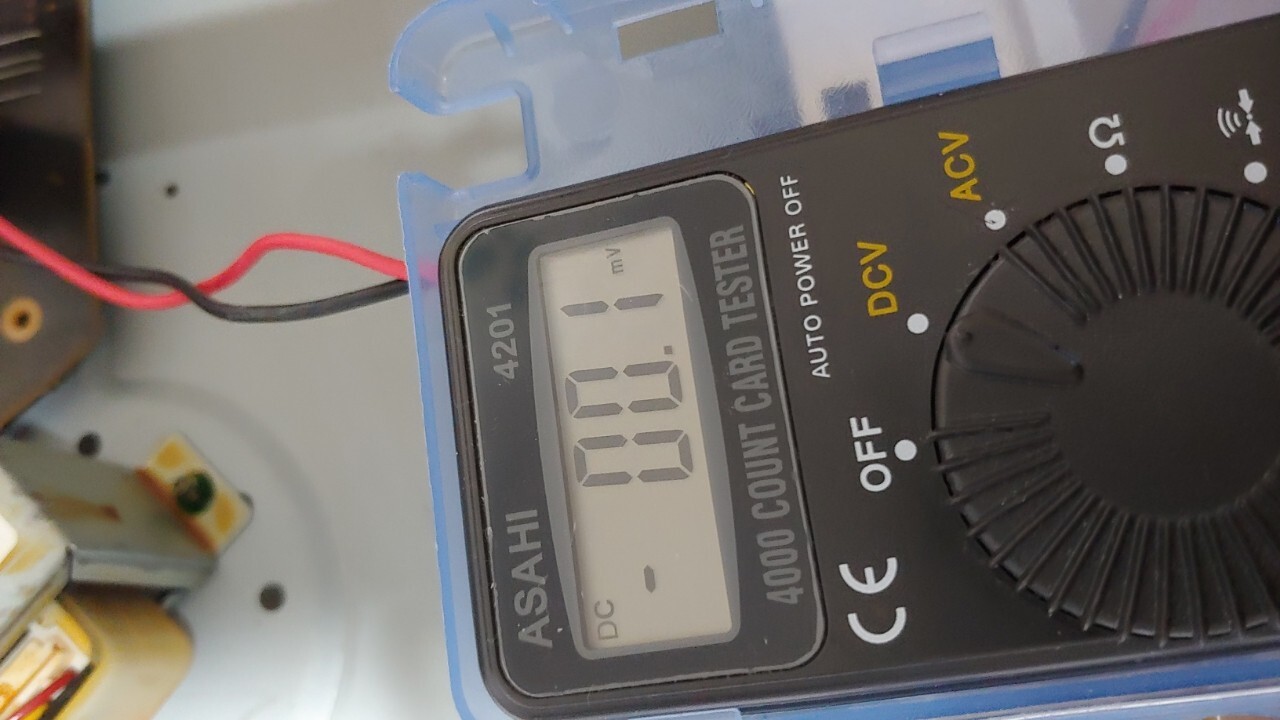

0v 조정은 한방에~

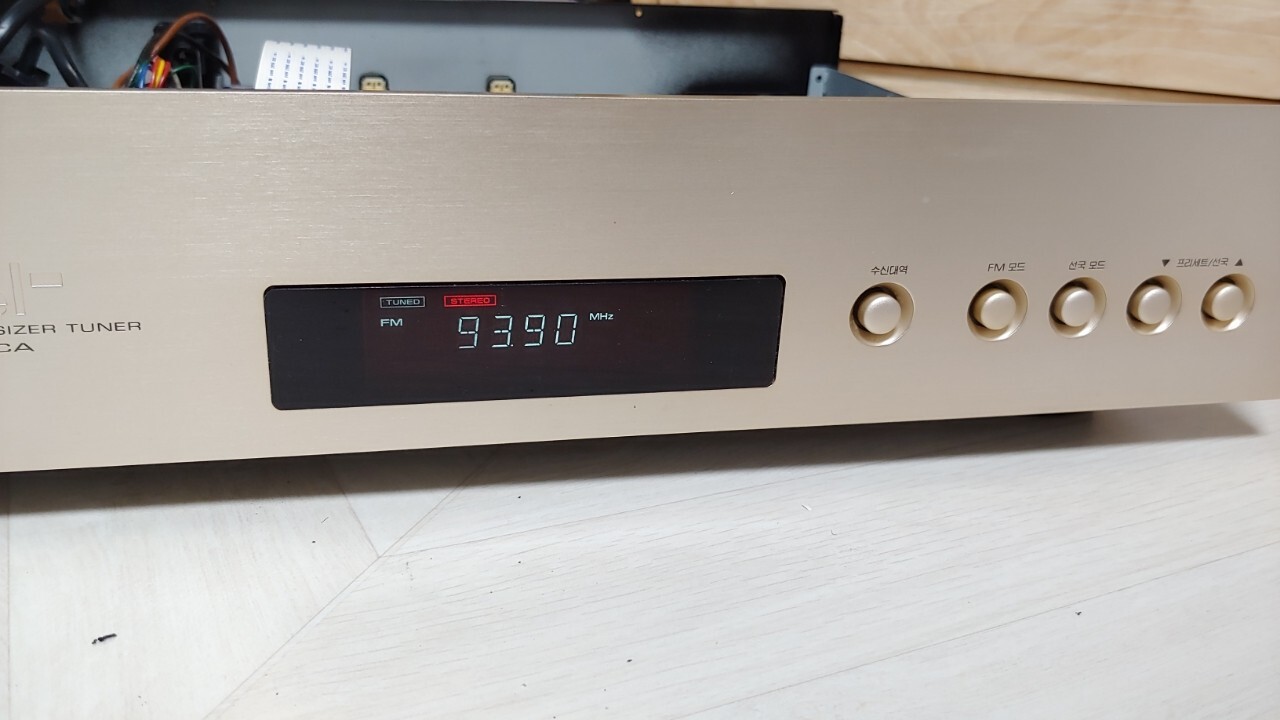

스테레오 딱~.
------------------------------
1. 1995년 전후 공장도가격 : 202,000원
2. 알루미늄 외관 / 심플, 고급스러움 / 해당 앰프 ax7r(a)) , 리모컨이 있어야 메모리 활용 가능
- 오른쪽 스위치로 아날로그 스럽게 주파수 이동해야 함
- 아랫부분 퍼 옴
- LSI 신서사이저로 조정되는 RF단 (FM 200KHz 단위 튜닝)
- RF 프론트엔드부는 보급형 일체식 MOS FET 증폭 회로 (수신 감도 : 1uV로 스펙 우수함)
- RF 3단 필터 (공심형 코일 3개 사용. 트리머 없음)
- IF 필터 : 세라믹 필터 4단
- IF 필터 amp : 차동형 tr 1단,tr 싱글 2단,narrow 밴드 총 3단 앰프식
- 고성능 AM 튜닝부 (전용 IC, am 스테레오 수신)
- PLL 방식 MPX 회로로 고정밀 온도 보정 실현
- FM 스테레오 S/N 73dB, 0.3% , 분리도 45dB
- FM IF IC : HA12412
- MPX IC : LA3401 (오디오 앰프까지 내장으로 주변 부품을 확 줄여준다, 오디오 성능 스펙은 매우 우수함)
- MPX 필터 : 대형 lc형 필터
- 뮤팅 회로 : TR 병렬 그라운드 바이페스식
- AM 튜닝 IC : LA1245
- 전체적인 회로 구성은 정통 교과서를 보는 듯이 기본 원리에 충실.
- 사용된 IC들은 주변 회로들을 집약한 대표적인 전용 IC로서 발매 당시 중급이상의 기능을 보유하고 있어 주변 부속 회로를 대폭 간소화. 따라서 성능은 IC에 의해 좌우 된다고 할 정도로 심플하며 현대적인 튜너이다. 튜닝은 디지털화되었지만 기본 회로는 아나로그이다.
- 특징적인 부분은 역시 수신 감도 1uV 프론트엔드 고감도 증폭회로를 탑재
인켈 튜너 TX-7C 판매년도 : 1995년 전후 발매시 공장도가격 : 202,000원 (현재 중고 3~4만원) 특징 - ...
----------------------------------------------------------------------------------------------------
- 이 튜너를 참 좋아한다. 굉장히 부드럽고 우아하다. 밋밋하지 않고 과하지도 않다. 발란스가 굉장히 좋고 더불어 조금 더 두터운 td-2010 과 조금 더 호방한 td-100 (아날로그) 역시 아주 좋아해서 국산 튜너들은 이것들로 졸업이다.
이후 특정 위치로 사람이 걸어다니면 끊기는 현상 확인
- if ic ha12412 옆의 가변저항 (뮤팅레벨조절) 을 미세하게 조절하여 해결 / 수신력 월등하게 좋아졌고
잡음 없이 93.1 / 93.9 수신
전면 가장 오른쪽 선국 스위치 작동 x
- 부품용으로 가지고 있던 dvd 에서 택트 스위치 추출 , 7ca에 이식 - 해결 / 현재상태 이상 전무
전원부 평활콘덴서 교체를 위해 부품 준비해둠. 시간 날때 교체해야겠다.
