인켈 튜너 td-100











* 퍼옴 - 출처 : audiopub.co.kr



FM 실용감도 1.9uV, S/N 73dB, THD 0.5%@Stereo/1Khz, 3련 프론트 엔드, 세라믹 필터 × 2

HA1137W IF IC + 단동조 검파코일

HA1156W MPX IC + LPF, HA1197 AM IC

1984년 12월 제조



-----------------------------------------------------------

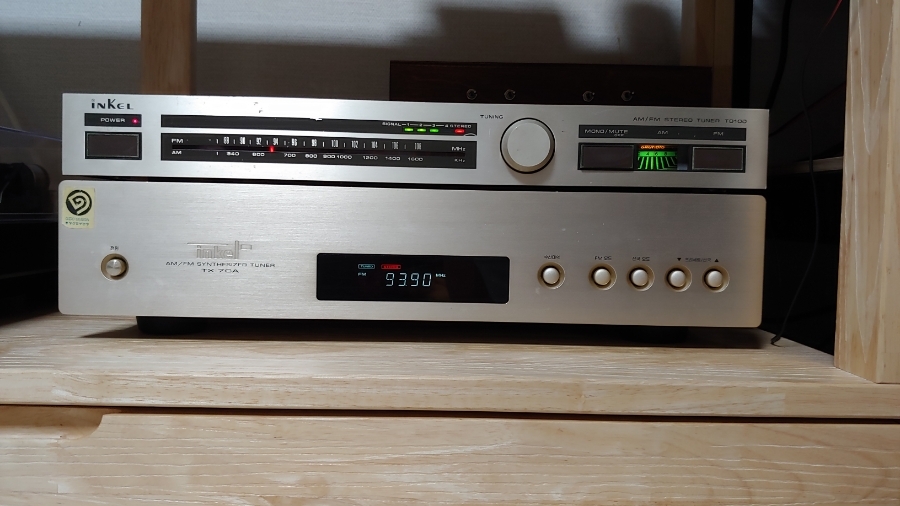

* 슬림한 아날로그 튜너 td100 을 가지고 있다.

* 튜너연구소 소장님이 직접 풀오버홀, 개조한 버전을 가지고 있던 튜너 두개와 교환행사를 통해 받아왔고 1년쯤 사용.



- 콘덴서 싹 교체

- 노후된 ic들 교체

: IF IC HA1137 -> AN377 으로 교체 / MPX IC HA1156W -> HA12003 으로 교체

ha1137 은 대표적으로 tk-600 등에 사용된 ic 이나 if단 기능 저하로 수신율 저하 고장의 경우가 많다고 한다.

tk-600 에도 수출용 모델 등에는 an337 이 사용되기도 하였다는데, 상호 호환이 가능하다고 보면 되겠다. 아니 소장님 .

말씀으로는 같은 거로 봐도 된다고 하는데 둘 사이에 성능 차이가 조금 있고 an377 이 훨씬 낫다고 보면 되겠다.

MPX IC HA1156W 는 HA12003 개량품. 이후에 생산된 것이어서 모델 번호가 다르다고.

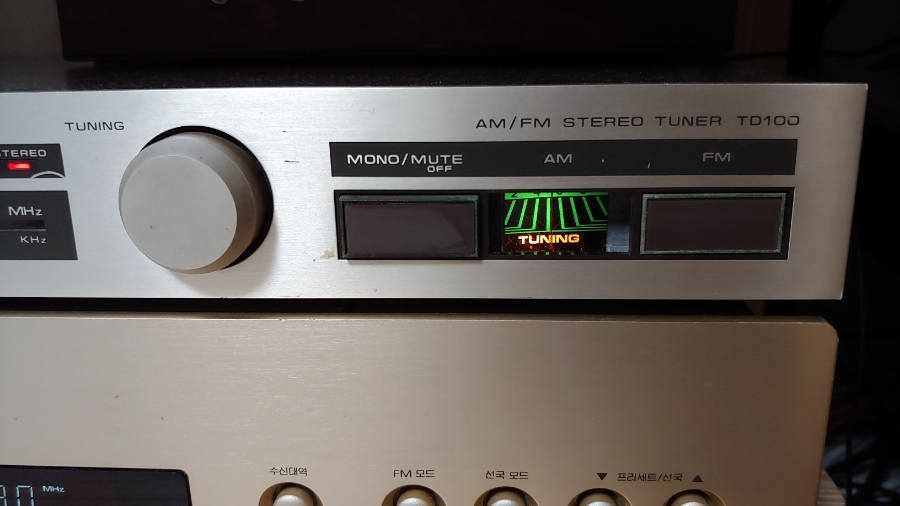

- 튜닝메터 설치

: 정확한 수신 확인을 위해 기존에 없던 튜닝메터를 설치하심. ㄷㄷ 놀랍고도 대단한데 이후 발표하신 튜너들에는 상상도 못할 작업들이 추가된다. 하여간 그래서 내 td100 에는 튜닝메터가 있다. 여름날에도 하루종일 튜닝이 흐트러지지 않는다 .



- 뮤팅 TR 저잡음 TR로 교체 -> 파나소닉 2sd1993 LOW NOISE TR

- 검파코일 교체, 위상변환코일장착, 저항교체 OV조정

- 입출력커플링콘덴서 교체 , 소켓처리

: 커플링콘덴서를 향후 취향에 맞게 쉽게 바꿔 들을수 있도록 소켓으로 처리. 고,저음 등을 취향에 맞게 골라 들을 수 있겠다. 다른 고수들의 노하우를 청취하기로 하고 당연히 당분간은 소장님이 작업하신 대로 계속 더 듣는다.







-----------------------------------------------------------------



1. 가지고 있는, 들어본 튜너 중 가장 좋다. 가장 좋았던 튜너들

- 인켈TD100 / REVOX S25 / 인켈 AX7R (A) / 인켈 TD1211 /  다 저렴이들이지 뭐



-----------------------------------------------------------------

* 언젠가 금성 튜너를 손봐서 들어보고 싶다 ~ *
